Типы матриц мониторов: TN, IPS, MVA, VA, PLS, ADS, WVA, SVA, EWV

13.07.2020

Времена, когда на рынке были представлены мониторы для ПК лишь с двумя типами жидкокристаллических матриц (TN и IPS) давно прошли. Сейчас на выбор покупателя предлагается чуть ли не десяток разновидностей экранов, причем многие из них при, казалось бы, созвучных названиях (MVA, WVA, SVA) кардинально отличаются качеством изображения. Для разных задач (фильмы, игры, профессиональная работа) лучше подходит та или иная разновидность ЖК-матрицы. А еще от типа матрицы может зависеть дополнительная функциональность монитора, например изогнутый или поворотный экран (не все типы матриц для этого подходят). В материале мы рассмотрим наиболее распространенные типы матриц мониторов и ЖК-экранов.

Классификация ЖК-экранов

TN (Twisted Nematic) — самая старая, но до сих пор широко распространенная разновидность ЖК-экранов. Ее преимуществами являются очень быстрый отклик (1 мс) и очень низкая цена (от $60). Но недостатков все же больше: малые углы обзора, особенно вертикальные; малый цветовой охват, то есть тусклые цвета; и вместо черного цвета — темно-серый. Используются TN-матрицы либо в ультрабюджетных офисных мониторах, где важна минимальная стоимость при оптовой закупке, например Philips 193V5LSB2 18.5 " , либо в начальных игровых, где требуется мгновенный отклик, к примеру AOC G2590FX 25 " .

IPS (In-Plane Switching) — почти полная противоположность TN. Самый большой цветовой охват или, проще говоря, сочные цвета; естественная цветопередача, что требуется для фотографов; широкие углы обзора до 178 градусов. Но самый медленный отклик (аппаратно 5 – 8 мс, но можно улучшить программно) и вместо черного цвета — темно-фиолетовый. Важно учитывать, что качество IPS-матриц может сильно варьировать от бюджетных (вплоть до легкого выцветания под углом) мультимедийных мониторов до профессиональных для работы с графикой (цветовой охват sRGB 135 % или больше).

PLS (Plane-to-Line Switching) — давний и уже постепенно исчезающий из продажи конкурент IPS. Главное достоинство PLS заключается в большей плотности пикселей, благодаря чему меньше заметна сетка. Цветовой охват и углы обзора примерно на одном уровне с IPS.

ADS (Advanced Dimension Switch) — новый и потому пока что редкий конкурент IPS. При столь же широких углах обзора, ADS стоит значительно меньше, чем IPS, но и немного проигрывает ему по цветовому охвату. Получается некое промежуточное звено между совсем уж дешевыми и тусклыми TN-мониторами и дорогостоящими IPS.

MVA матрица (Multi-domain Vertical Alignment) или же просто VA (Vertical Alignment) — самая активно развивающаяся технология ЖК-матриц. Изначально выделяющаяся лишь широкими углами и глубоким черным цветом технология теперь не уступает, а временами даже превосходит по цветовому охвату IPS. Отклик же медленнее чем у TN, но быстрее чем у IPS (3 – 4 мс). Именно VA-матрицы чаще всего используются в изогнутых мониторах.

WVA (Wide Viewing Angles), SVA (Super Viewing Angles), EWV (Enhanced Wide Viewing) — несмотря на похожие названия, эти три технологии не имеют ничего общего с радующей глаз MVA. На самом деле это всего-лишь отборные TN-матрицы с чуть лучшими углами обзора, но, как правило, все такой же тусклой цветопередачей. В мониторах они встречаются редко, а вот в моноблочных ПК и ноутбуках — все чаще. Причем производители хитро указывают их в характеристиках как «IPS-Like» или «IPS-Style», так что будьте внимательны при покупке.

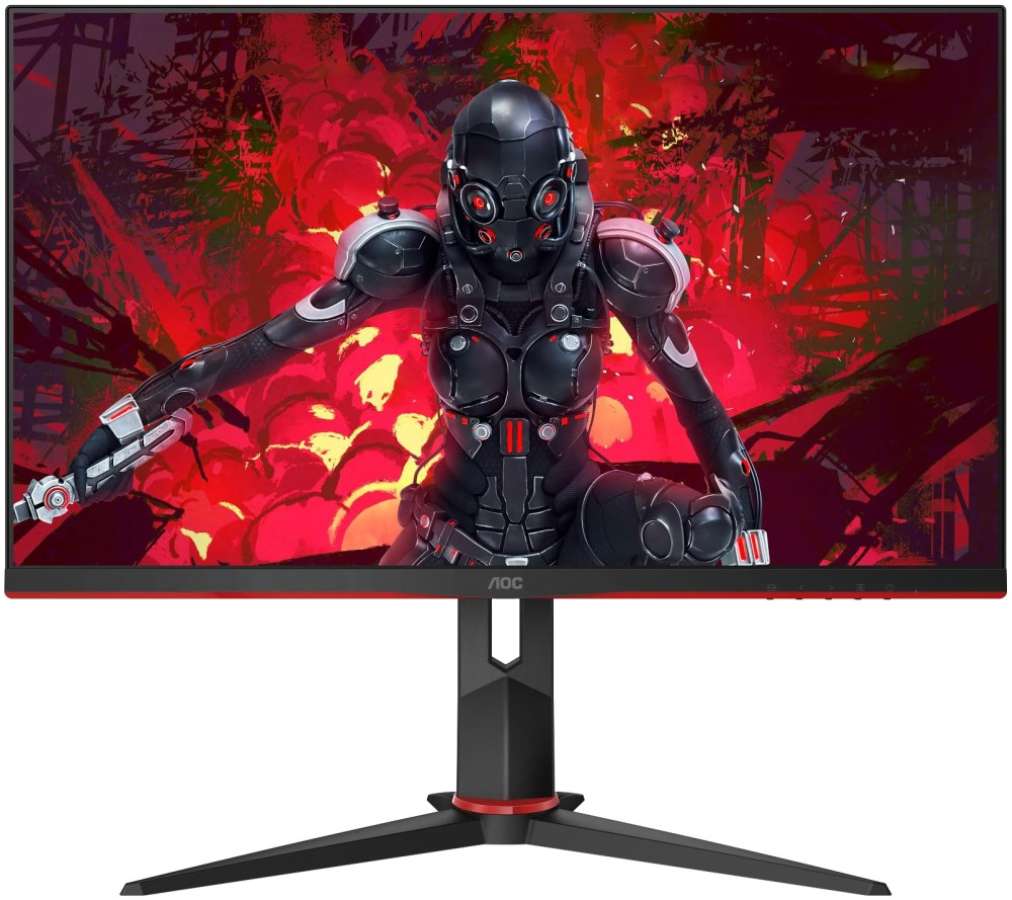

Монитор с IPS-матрицей
